EcoRohr®

Nachhaltig und ökonomisch

Das EcoRohr® von Vogelsang bietet alle positiven Eigenschaften eines Kabelschutzrohres aus PE-HD, verbraucht in der Herstellung jedoch 30 Prozent weniger Material als konventionell hergestellte Rohre. Es erfüllt die gängigen Normanforderungen und ist kompatibel zu allen handelsüblichen Kabelschutzrohrsystemen. Eine problemlose Verlegung ist somit gewährleistet.

Weitere Infos zum EcoRohr® finden Sie in der Broschüre.

Innovation: EcoRohr®

Leicht, preiswert und ressourcenschonend – das sind die Vorteile, die das EcoRohr® bietet. Möglich wird dies durch eine geschäumte Innenschicht, die von kompakten und stabilen Außenschichten umhüllt wird. Durch die innovative Materialkombination und den intelligenten Schichtaufbau gewährleisten die EcoRohre® höchste Betriebssicherheit, eine lange Lebensdauer sowie eine rationelle Lagerhaltung und Verlegetechnik.

Innovation Steckmuffe

Die angeformte Steckmuffe System Vogelsang mit eingelegtem 2-Phasen-Dichtring für hohe Betriebssicherheit.

Verlegung

Die Montage der Rohre kann passgenau, sicher und schnell erfolgen: Die Verlegung von Kabelschutzrohren wird hier in Form von PE-HD Rohren nach DIN 16876 beispielhaft dargestellt.

Die EcoRohre nach DIN 16876 weisen aufgrund des aufgelösten Querschnitts eine andere Belastung auf als die Vollwandrohre, die Verlegebesonderheiten entnehmen Sie unserer Montageanleitung.

Download Datenblätter

AbmessungNorm
110 x 4,3mmDIN 16876Download
110 x 5,3mmDIN 16876Download
110 x 6,3 mmDIN 16876Download
110 x 10,0 mmDIN 16876Download

AbmessungNorm
125 x 4,9mm DIN 16876Download
125 x 7,1mmDIN 16876Download

AbmessungNorm
140 x 5,4mmDIN 16876Download

AbmessungNorm
158 x 6,1mmDIN 16876
158 x 9,1mmDIN 16876

AbmessungNorm
160 x 4,9mmDIN 16876Download
160 x 6,2mmDIN 16876Download
160 x 9,1mmDIN 16876Download
160 x 14,6mmDIN 16876Download

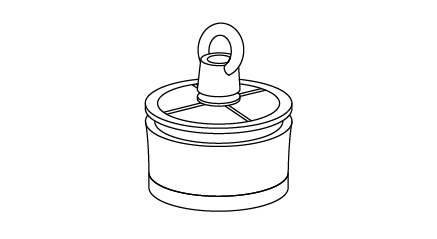

Abdichtstopfen ADS DN 100

  • Zur wasserdichten Abdichtung des Kabelschutzrohres 110 mm ä. D.

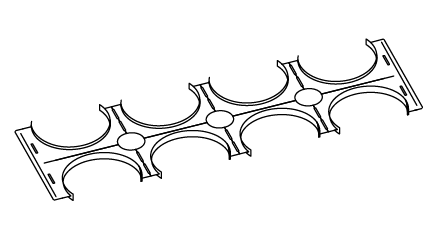

Abstandhalter

  • Zur mehrzügigen Verlegung von PE-, PVC- und PP-Kabelschutzrohren

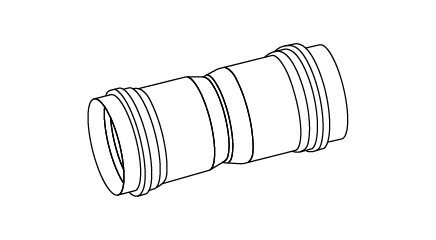

Doppelsteckmuffe PO

  • Doppelsteckmuffen aus PO werden mit werksseitig eingelegtem Dichtring geliefert. Sie sind flexibel und montagefreundlich und dienen der Verbindung von Rohrenden. Die Verbindung ermöglicht nach ordnungsgemäßer Verlegung eine Druckdichtheit bis zu 0,5 bar
  • Ist im Regelfall ein Handelswarenartikel, der nicht über unseren Dichtring verfügt

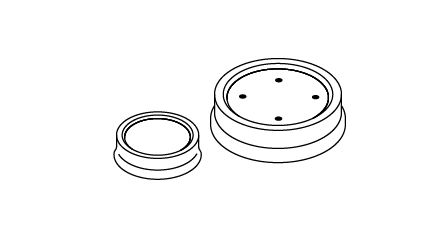

Rohrverschlusskappe

  • Rohrverschlusskappe zum Schutz von leeren Kabelschutzrohren gegen das Eindringen von groben Verunreinigungen, wie Steinen, Lehmklumpen oder Baustellenschmutz

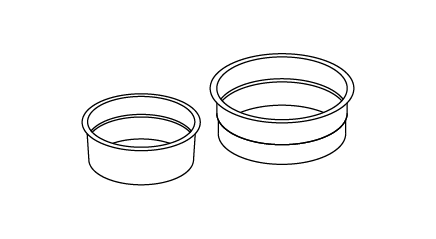

Uni-Becher

  • Uni-Becher zum Schutz von leeren Kabelschutzrohren gegen das Eindringen von groben Verunreinigungen, wie Steine, Lehmklumpen oder Baustellenschmutz

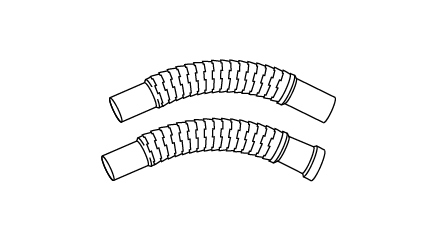

Flexbogen – Innensegment

  • Flex-Bogen aus PE-HD mit gewickeltem Profil werden auf Wunsch mit aufgesetzter Steckmuffe System Vogelsang mit werkseitig eingelegtem Vogelsang-Spezial 2-Phasen-Dichtring geliefert

  • Sie sind flexibel und montagefreundlich, nicht druckdicht, und dienen der optimalen Verlegung in engen Kurven sowie zur Anpassung an Geländeunebenheiten

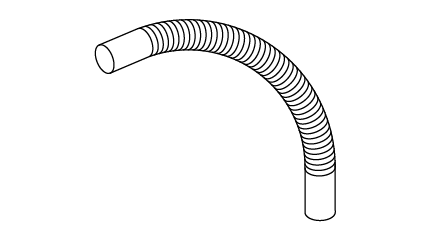

Flexbogen Profil gewickelt

  • Flex-Bogen aus PE-HD mit gewickeltem Profil werden auf Wunsch mit aufgesetzter Steckmuffe System Vogelsang mit werkseitig eingelegtem Vogelsang-Spezial 2-Phasen-Dichtring geliefert

  • Sie sind flexibel und montagefreundlich, nicht druckdicht, und dienen der optimalen Verlegung in engen Kurven sowie zur Anpassung an Geländeunebenheiten

Kabelschutzrohrbogen

  • Die Kabelschutzrohrbogen aus PE-HD nach DIN 16876 werden mit angeformter Steckmuffe System Vogelsang mit werkseitig eingelegtem Vogelsang-Spezial 2-Phasen-Dichtring geliefert. Sie dienen der optimalen Verlegung in Kurven

  • Sie sind durch die angeformte Steckmuffe System Vogelsang montagefreundlich und nach ordnungsgemäßer Verlegung bis zu 0,5 bar druckdicht

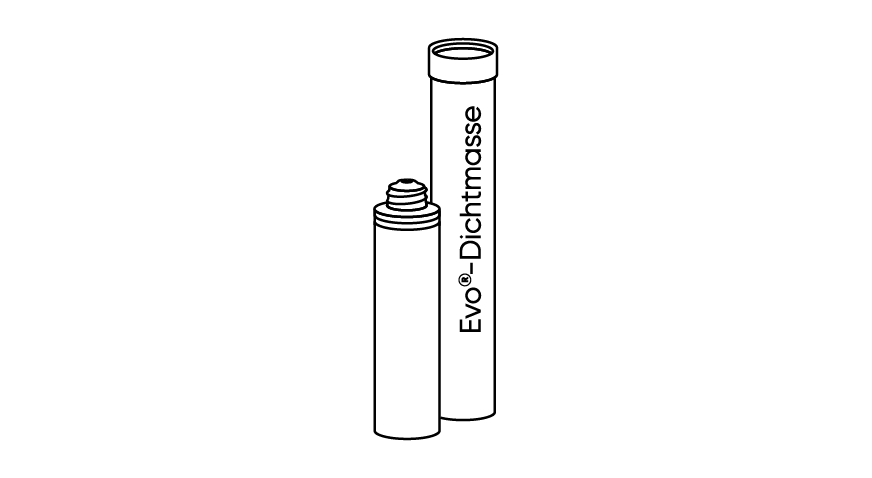

Evo®– Dichtmasse

  • Wasserdichtes und gashemmendes Verschließen von Hohlräumen



Verpackung

Lieferform Stangen

Lieferform Bögen
